강자성 시험기
Model : HG-200 ACHard&Soft B-H curve tracer
* 강자성 & 연자성 재질 B-H Curve 측정
* 온도 -45℃~ +200℃ 측정(강자성 체)
* High output Power :125V, 40A (52A optional)
* Maximum Field Strength : 1200~3200kA/m(4T)
* 재현성 및 정확한 시험 결과 획득
* IEC 60404-5, ASTM A977/A977M 규격
* 제조사 : 독일
제품 설명
* 컴퓨터 자동 제어에 의한 강자성&연자성체 재질의 히스테리시스 곡선(B-H Curve) 측정.
* 잔류자기(Br)/ 보자력(Hcj)/ 최대에너지 적(BH max), 최대포화밀도(Jmax) 등 측정.
* Core losses(W/m3/W/kg/W) /DC energy loss(J/m3) /투자율(μ) /Form factor(%) /Sine wave 등 측정.
* Nd-Fe-B /SmCo /Alnico /Ferrite /Plastic bonded /PtCo 등 측정.
* Soft magnetic/ Electrical steel 등 측정.
제품 사양
Model | Hystrograph HG 200 AC |
측정 규격 | IEC 60404-5 |
재현성 | 0.2% |
측정 주파수 | DC, 3~10kHz |
측정 변수 | 2x low drift flux meters (dφ / dt) |
측정 범위 | 1,10,100mVs and ±1Vs (0.1µVs) |
드리프트 | <±1µVs / Min |
측정 코일 | JH-Surrounding coil, Pole Coils, Field Coils, Soft measuring coils |
파워 서플라이 | 0~ ±125V, 0~±40A (52A optional) |
전자석 | 교환가능 폴(Ø 80 mm and Ø 92 mm), 코일 홀더 Air gap : 0~100mm |
최대 자계 강도 | Type 1 : 1200kA/m (1.5T) Type 2 : 1800kA/m (2.25T) Type 3 : 2400kA/m (3T) Type 4 : 3200kA/m (4T) |
코일 컨넥터 | 3~6 |
온도제어 시스템 | -45℃~ +200℃ (온도제어 장치,힛팅 폴, 서라운드 코일) |
컴퓨터 | PC, 모니터, 프린터 |
소프트웨어 | BROCKHAUS MAG-Expert |
장비 구성 | 메인본체, 테이블, PC |
제품 크기 | W 1760 x D 800 x H 760mm |
전원 | 3 x 220 / 3 x 380 VAC 16A (50/60Hz) |
제품 특징
* 감자곡선 및 Full Curve 표현
* 측정 중 실시간 Curve 디스플레이
* 빠른 측정 속도 및 정확한 데이터 표현
* 직관적 툴 구성 및 친화적 소프트웨어

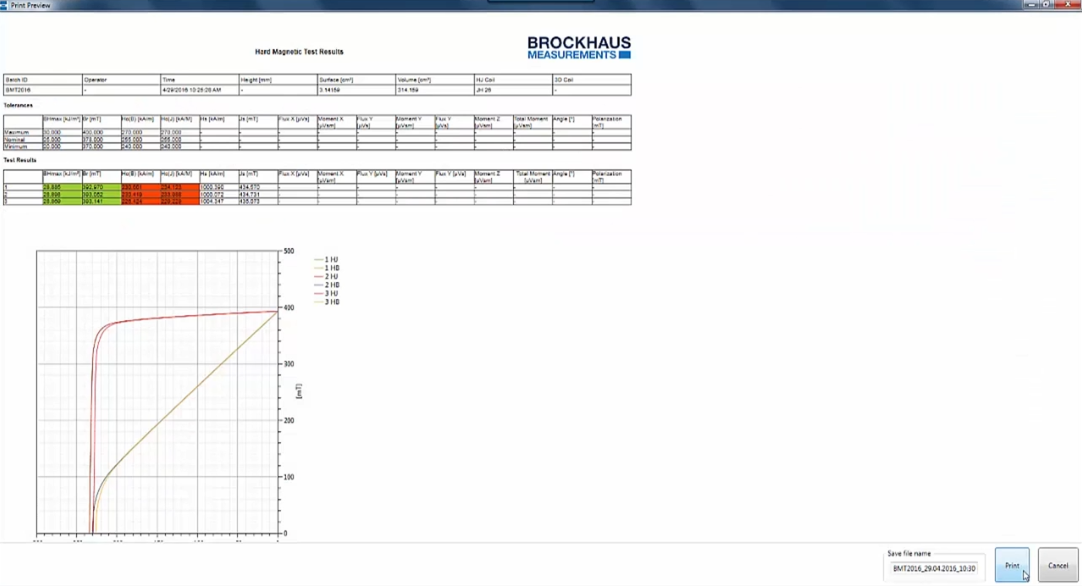

* 다양한 레포트 표현 기술 (QA systems)
옵션
* 온도제어 장치 (-45℃~+200℃)
* JH-compensated surround coils (Ø10~Ø60mm) / Rectangular or customized sizes
* Pole coils (Ø3~Ø9mm) with Field coil (Ferrite 자석 및 불규칙한 형상 측정)
* Segment Pole caps (Arc 형상 자석 측정)
* Potential coil
* Nickel, Reference samples
* Strip measuring coil
* Ring core sensor
* Punched part sensor
* Epstein frame
* Sheet measuring coil
