캡 토크테스터

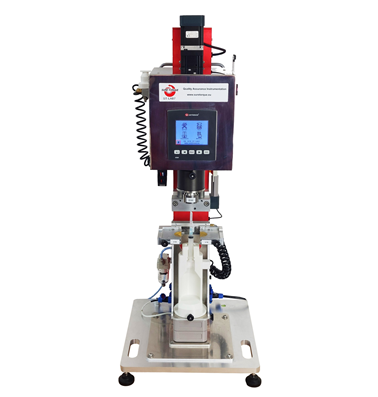

ST-LAB7전 자동 토크-힘-압력 테스터
* 전 자동식 토크/힘/압력 테스터
* 루어락 주사기(ISO 80369, ISO 11040) 및
인젝터 펜 장치 시험 (ISO 11608)
* FDA CFR 21 Part 11 준수 데이터 관리
* 상단 회전/상하 무빙 및 캡/용기 자동 그립핑
* 토크/하중/각도 측정
* 응용분야 : 제약/식품/화장품 등
제품 설명
* Sure Torque (HU)사의 본 장비는 가장 다양한 용기 및 마개 유형을 처리할 수 있는 기능을 갖춘,
시장에서 가장 자동적인 Cap 토크테스터
* EN ISO 80369-20 (부록 F,G,H,I) 최적화 토크 시험
* EN ISO 80369-20 (부록 B,C,D) 압력 누출시험 (옵션)
* ISO 11608-5 인슐린 펜 토크시험
* 루어락 토크시험/인젝터 펜시험/ 일반 토크-힘 시험
* 3년 보증
제품 사양
|
Model |
ST-LAB7 |
|
토크
용량 |
토크 3Nm (30kgf.cm) / 힘 250N /(25kgf) / 압력 500kPA (5kgf/cm2) |
|
정확도 |
±0.2% full scale |
|
분해능 |
0.01kgf.cm |
|
샘플
크기 |
Max.
Φ100mm x 330mm / Custom 가능 |
|
측정
마개 타입 |
루어
락 토크 시험(토크, 힘 및 압력) / 인젝터 펜 테스트 / 일반 클루저 토크 테스트 / 힘 테스트 |
|
측정
용기 타입 |
Any
container or perform |
|
측정
단위 |
Nm/dNm/Ncm/kgf.cm/inlb/ftlb
(Top load : N/kg/Lb) |
|
최대
측정 주파수 |
350Hz |
|
최대
회전 속도 |
30RPM |
|
제어 |
그래픽
터치 스크린 (PLC 프로그래밍 산업용 PC 기반) / No need PC |
|
메모리 |
무제한 |
|
통신 |
USB/RS-232/Ethernet/SD-card 실시간
데이터 수집 |
|
소프트웨어 |
데이터
분석 및 수집 전용 소프트웨어 |
|
교환
부품 |
1set
parts / 상단 Cap collet 및 하단 용기 클램핑 |
|
메인
바디 |
IP54
등급, 알루미늄 바디 (SUS 옵션) |
|
기타
기능 |
*
올인원
데이터 관리 소프트웨어 -FDA
CFR 21 Part 11 준수
및 사용자 계정관리 -배치
기판 메모리 저장기능 (Y/M/D/Batch) -장비
수명 주기 저장기능 -바코드
스캐너 포함 |
|
에어
공급 |
6Bar |
|
제품
크기 |
W200
x D360 x H480mm |
|
제품
무게 |
25kg |
|
전원 |
DC
24V 아답터
/ 220 VAC (50/60Hz) |
제품 특징
* Complete release process on a Torque-Angle graph
* Release>Application test
1) Stop release on Fallback
2) Stop release on Rotation
옵션
* 기본 품목
- Mainbody
- 1 Container Clamp (Request size)
- 1 Cap Collet (Request size)
- Torque Calibration Kit
- Communication cable set
- Data Manager software (ST-LAB6)
|

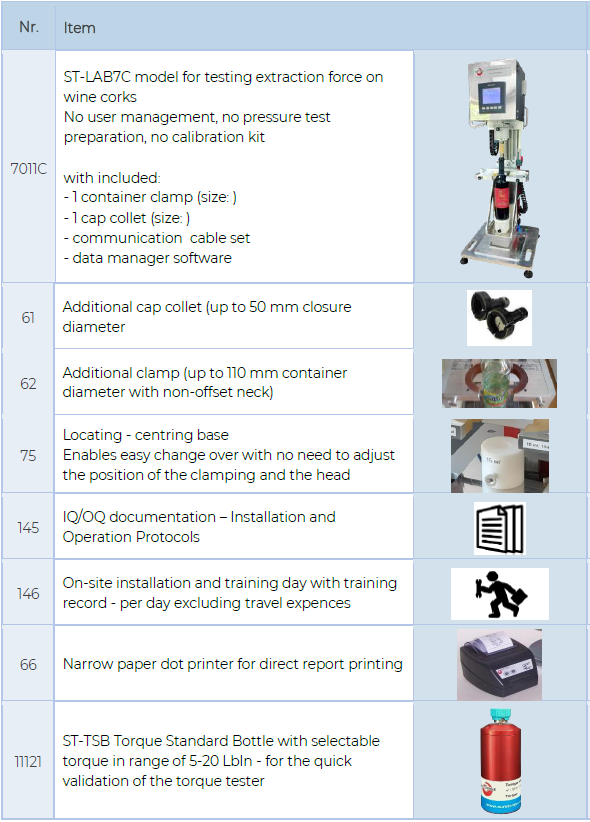

Item No | |
|
161 Safety door |  |
|
71
Stainless steel head cover |
|
|
72
Bar-code scanner for ST-LAB5 |
|
|
143
Advanced Top Load option (자동 감지) -Top
Load calibration kit -
Application angle measurement (Angle Push&Pull test) -Top
Load seek test Top
Load will be increased automatically until the closure gets releasable |
|
|
145
IQ/PQ documentation Installation
and Operation Protocols |
|
|
147
ST-LAB5 height increasing Maximum
container height can be increased from 375 to 600 mm (other custom sizes are
possible upon request) |
|
|
148
ST-LAB5 diameter increasing to 120 mm Stroke
of the container clamp will be increased from 80 to 120 mm |
|
|
149
ST-LAB5 diameter increasing to 160 mm Stroke
of the container clamp will be increased from 80 to 120 mm |
|
|
151
Foamed, wheeled heavy-duty water resistant plastic case (Peli) for the
ST-LAB5 |
|
|
61
Additional Cap Collet |
|
|
62
Additional container clamp |
|
|
75
Locating - centering base Enables
easy change over with no need to adjust the position of the clamping and the
head |
|
|
63
Oversized cap collet (over 50 mm cap diameter) |
|
|
64
Oversized container clamp (over 110 mm containser diameter or by offset-neck
containers) |  |
|
66
Narrow paper dot printer for direct report printing |
|
|
67
Torque range increasing (from 8.5 to 12.5 Nm / from 75 to 110 LbfIn) |
|
|
7001
ST-LAB-AFT (Auxiliary Force Tester) for testing: -
Disassembly force on CR Closures (shelling test) -
Separation force of tethered closures -
Opening force of flip top closures |
|
|
1121
ST-TSB Torque Standard Bottle with selectable torque in range of 5-18 LbIn |
|
