비파괴 재료특성시험기

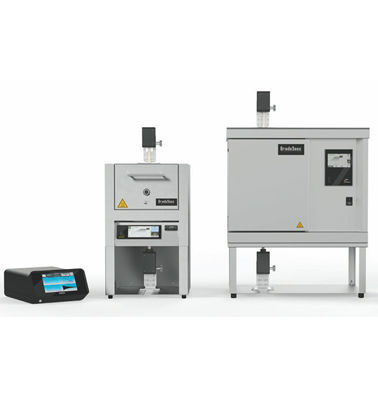

HT-systems동적 진동 주파수/ 탄성계수 시험기
* 비파괴(NDT) 탄성 재료특성 연구
* 고유 진동주파수 측정
* 탄성 계수 측정 E/G-Modulus
(ASTM E1876, C1259, E3397-23)
* IET (Impulse Excitation Tech) 기술
* 측정 온도 1600℃
제품 설명
* 본 장비는 비파괴 방식으로 동적 재료의 특성을 분석 및 연구
* 광범위한 시험 개체의 다양한 고유진동 주파수 및 탄성계수 측정
* 연마재 및 연삭/건축자재/지질학/도자기/마찰재/복합재 및 플라스틱/금속및 합금/
시멘트및 콘크리트/내화물/목재/유리등 측정
* 영률
* 전단 계수
* 푸아송비
* 내부 마찰
* 상대 다공성
* 비대칭
제품 사양
Model |
HT-1200 |
HT-1600 |
측정
온도 |
Up
to 1200℃ |
Up
to 1600℃ |
주파수
범위 |
20Hz~
150kHZ | |
최대
샘플링 비율 |
1MHz | |
정확도 |
0.005% | |
분해능 |
1/1,000,000
(1ppm) | |
소프트웨어 |
No
need PC (USB/Lan cable를
통한 데이터 수집 ) | |
표준
액세서리 |
진동탐지기, 음향탐지기, 자극 인가장치, 서포트, 표준시험바, 케이스 | |
옵션 |
3D
waterfall plot S/W, 품질관리 S/W 패키지, 자동측정 스테이션 | |
추가
챔버 |
산화
방지 불활성 가스 흐름시스템 | |
전원 |
240Vac
(50~60Hz) |
제품 특징
* 재료의 탄성 특성에 대한 비파괴 측정
* 간단한 조작 및 빠른 데이터 획득
* E-G 탄성계수 및 포아송비 측정
* 파괴 시험의 대안 (파괴 하중과 고유 진동수 사이의 우수한 상관관계 존재)
* QA-QC를 위한 생산 프로세스 모니터링
* 가장 광범위한 재료 특성 분석
* 100mg 미만에서 100톤 까지 광범위한 크기 측정
* 주파수 분석
* 다중 진동모드 감지를 위한 FFT 계산
* 파장대 필터링을 통한 분석 영역 선택
* 시간 영역 분석을 위한 오실로스크프 기능
* 주파수 영역의 그래픽 시각화
* ASTM E1876 /ASTM C1259 /ASTM C1548 /ASTM E2534 /ASTM C215 /BS 1881
EN 843-2 /EN ISO12680-1 /EN 14146 국제규격
1) FFT 스팩트럼 시각화 2) E-G 탄성계수 계산
3) Wave Form 시각화 4) Filter band 계측
옵션
* Optional Items
1) 3D waterfall plot software
2) Quality control S/W package
3) GrindoSonic Automated Measurement Station
표준 액세서리 | |
Vibration
detector For measurement of vibrations up to
150kHz |
|
Acoustic
vibration detector For
measurement of vibrations up to 100 kHz |
|
Set
of excitation devices A
complete set of hammers for different kind of materials under test |
|
Set
of nodal supports for
supporting bars, tubes and disks in specific modes of interest |
|
Reference
test bar with test certificate A
very stable ceramic reference object used as reference and verification
object |
|
PC
mouse, Flight Case and Instruction manual A
ruggedized flight case to safely pack and protect all the system components
when traveling or just to store |
|
All
connecting cables |
|
